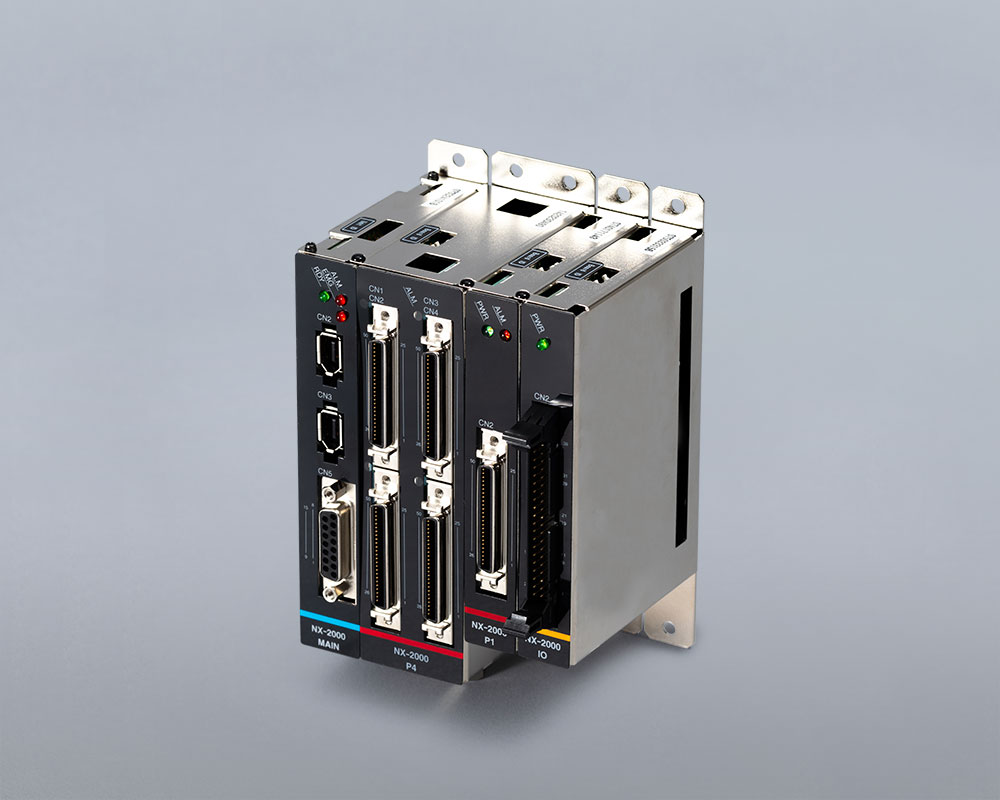

プログラム初心者でも簡単に使用できる開発ツールを標準装備
プログラミング知識がない方でも制御プログラムが簡単に作成できる専用開発ツールを標準装備した高機能FAコントローラです。 ※ 「NX-Fit®」は、株式会社エヌエスティーの登録商標です。
受注生産品につき、納期につきましてはお問い合わせください。
本製品でできること
1000軸以上の多軸制御が可能
NX-Fitコントローラは、HUBを介して1ユニットから60ユニットまで連結可能です。
しかも最大400Mbpsの高速通信で、ユニット間の応答速度は1ms以下。
どれだけ連結しても瞬時に次の動きに移り、タクトタイムの短縮が可能になります。
またパソコンを介さずユニット間通信ができるのでタイムラグを感じさせません。
- 寸法・流量・圧力・温度・電圧・電流・トルク・荷重などの測定値の高速フィードバック制御
- モータ多軸制御
プログラミング知識がなくても制御アプリケーションの開発が可能
専用開発ツールにより、簡単に制御プログラムの作成が可能です。
- プログラム開発工数の削減
- デバッグ工数の削減
アプリケーション例もご紹介！開発ツールの詳細はこちらをご覧下さい。
体験版ダウンロード
オンライン（ネットに接続した状態）でインストールされる場合は下のボタンからダウンロードをお願いします。
※ NX-Fit開発ツールは、.NET frameworkがインストールされているパソコンでご利用いただけます。
※ .NET Frameworkは、マイクロソフト社が開発したアプリケーション開発・実行環境です。
※2013年3月初旬より、下記の商品改善対応を実施しました。
- ネットワーク接続の簡易化
- セキュリティの向上
2013年4月以前に本商品を購入、またはデモ機をレンタルされているお客様へ
最新版の使用をご希望の場合、コントローラーのバージョンアップが必要となります。
お手数をお掛けしますが、株式会社エヌエスティーまでご連絡いただきますよう宜しくお願い致します。
製品特徴
汎用コントローラでありながら、驚きの高速制御を実現
高機能
- 最大400Mbpsの高速通信
ユニット間通信にIEEE1394バスを使用しており、400Mbpsという超高速通信を実現
システムを拡張しても処理速度の劣化がほとんどありません - ユニット間の応答速度は1msec以下の高応答
- 1000軸以上の多軸制御が可能
専用開発ツールを標準装備
付属の専用開発ツールを使用することで、プログラミング知識がなくても制御プログラムが容易に作成できます。
対象となる装置を動作させる順番に従ってフローチャートを作成します。入力の確認、出力のON／OFF、モータの駆動／停止など、それぞれの動作を命令するライブラリ関数を使って、一つ一つのステップを記述していくだけの簡単な作業でプログラムが完成します。
省スペース・省配線
ユニット構成は必要な機能ボードのみなので、制御盤の中へスッキリ・コンパクトに収納できます。
さらにユニット間の通信はIEEE1394ケーブルのみで、きれいに配線できます。
低価格
必要な機能ボードのみを自由に組み合わせてユニット構成できるので、コスト削減が可能です。
NX-Fitボード一覧
スタンドアロンボード NX-2000-SA
通信と制御を行うCPUボードです。運転時、パソコンは不要です。
| 上位通信機能 | Ethernet（100BASE）*プログラムダウンロード |
| ユニット間通信機能 | Ethernet（100BASE） |
| 動作環境 | Windows10以降 |
| 開発環境 | 弊社製アプリケーション「NX-Fit」 |
| 拡張バス | 各種制御ボードを接続可能 |
| 非常停止I/F | 非常停止入力2点／RDY出力1点 |
| LED表示 | ALM（アラーム）、RDY（初期化完了）、EMG（非常停止） |
| 供給電源 | DC+24V±10% |
| 消費電流 | 最大300mA *拡張する制御ボードに応じて増加 |
| 外形寸法 | W22.2mm×D78.5mm×H128mm（突起物を含まず） |
4軸制御ボード NX-2000-P4
1軸制御ボード（NX-2000-P1）の4軸版です。
1軸制御ボード相当の機能の他に、任意の2～4軸直線補間、円弧補間＋直線補間（法線補間、ヘリカル補間）動作が可能です。
補間演算にはDDAアルゴリズムを使用しているため、周速一定制御が可能になっています。
| 制御軸数 | 4軸 |
| 制御対象 | ステッピングモータ／AC/DCサーボモータ／リニアサーボモータ |
| 指令パルス方式 | 2パルス方式（CW/CCW）、1パルス方式（PLS/DIR） |
| 出力周波数 | 最大9.8Mpps |
| 加減速モード | 直線加減速／S字加減速 |
| 入力 | ±EL（エンドリミット）、ORG（原点センサ）、ALM（アラーム）、INP（インポジション）、EA（エンコーダA相）、EB（エンコーダB相）、EZ（ゼロ入力）、LTC（カウンタラッチ） |
| 出力 | CW±／CCW±（差動パルス）、CW／CCW（オープンコレクタパルス）、ERC±（差動偏差カウンタクリア）、ERC（偏差カウンタクリア）、ALMCLR（アラームクリア）、SON（サーボオン）、BRK（ブレーキ制御）、CP1，CP2（コンペアマッチ） |
| 機能 | 原点復帰、同時スタート／ストップ、非常停止、補間駆動／停止 |
| 消費電流 | 最大250mA（通信マスターボードからの内部電源） |
| 外形寸法 | W37mm×D78.5mm×H128mm（突起物は含まず） |
1軸制御ボード NX-2000-P1
モータを1軸制御できるボードです。
ステッピングモータ、AC/DCサーボモータ、リニアサーボモータなどの速度制御と位置決め制御を行います。
| 制御軸数 | 1軸 |
| 制御対象 | ステッピングモータ、AC/DCサーボモータ、リニアサーボモータ |
| 指令パルス方式 | 2パルス方式（CW/CCW）、1パルス方式（PLS/DIR） |
| 出力周波数 | 最大9.8Mpps |
| 加減速モード | 直線加減速／S字加減速 |
| 入力 | ±EL（エンドリミット）、ORG（原点センサ）、ALM（アラーム）、INP（インポジション）、EA（エンコーダA相）、EB（エンコーダB相）、EZ（ゼロ入力）、LTC（カウンタラッチ） |
| 出力 | CW±／CCW±（差動パルス）、CW/CCW（オープンコレクタパルス）、ERC±（差動偏差カウンタクリア）、ERC（偏差カウンタクリア）、ALMCLR（アラームクリア）、SON（サーボオン）、BRK（ブレーキ制御）、CP1，CP2（コンペアマッチ） |
| 機能 | 原点復帰、同時スタート／ストップ、非常停止 |
| 消費電流 | 最大80mA（通信マスターボードからの内部電源） |
| 外形寸法 | W18.4mm×D78.5mm×H112mm（突起物を含まず） |
デジタル入出力ボード NX-2000-IO
16点／16点のデジタル入出力ボードです。
スイッチやセンサ、ランプ、ソレノイドなどの入出力を制御します。
| 入力仕様 | 入力16点、絶縁フォトカプラ入力、入力電流3mA MIN.／1点 電源電圧+12V～+24V |
| 出力仕様 | 出力16点、絶縁オープンコレクタ出力、出力電流200mA MAX.／1点 電源電圧+12V～+24V |
| 機能 | ブリンク出力機能 |
| 消費電流 | 最大60mA（通信マスターボードからの内部電源） |
| 外形寸法 | W18.4mm×D78.5mm×H112mm（突起物を含まず） |
シリアル通信ボード NX-2000-SCI
2チャンネルRS-232Cのシリアル通信ボードです。
外部装置とRS-232C／RS-422／RS-485のシリアル通信制御を行います。
| チャンネル数 | 4CH |
| 通信規格 | RS-232C／RS-422／RS-485 |
| 制御方式 | 調歩同期（全二重／半二重） |
| 設定 | 通信速度（ボーレート）、データ長、パリティチェック、ストップビット |
| 通信距離 | 最長15m（RS-232C）、最長1200m（RS-422／RS-485） |
| 絶縁仕様 | 非絶縁 |
| 消費電流 | 最大60mA（通信マスターボードからの内部電源） |
| 外形寸法 | W18.4mm×D78.5mm×H112mm（突起物は含まず） |
アナログ出力ボード NX-2000-DA
14ビット2チャンネルのアナログ出力ボードです。
0～+5V、0～+10V、±5V、±10Vの4つの出力レンジに対応します。
| チャンネル数 | 2CH |
| 出力レンジ | 0～+5V、0～+10V、±5V、±10V *ジャンパーにて設定 |
| 周波数帯域 | 100kHz |
| D/A分解能 | 14ビット |
| 繰り返し精度 | ±1mV（0∼5V設定時） |
| 機能 | スロープ出力 |
| 消費電流 | 最大250mA（通信マスターボードからの内部電源） |
| 外形寸法 | W18.4mm×D78.5mm×H112mm（突起物を含まず） |
アナログ入力ボード NX-2000-AD
16ビット2チャンネルのアナログ入力ボードです。
0～+5V、0～+10V、±5V、±10Vの4つのレンジに対応します。
| チャンネル数 | 2CH |
| 入力レンジ | 0～+5V、0～+10V、±5V、±10V *ジャンパーにて設定 |
| 周波数帯域 | 100kHz |
| A/D分解能 | 16ビット |
| 繰り返し精度 | ±10LSB |
| 機能 | 平均化処理 |
| 消費電流 | 最大210mA（通信マスターボードからの内部電源） |
| 外形寸法 | W18.4mm×D78.5mm×H112mm（突起物を含まず） |
カウンタボード NX-2000-CNT
32ビット4チャンネルのカウンタボードです。
リニアゲージやスケールなどの測長制御を行います。
| チャンネル数 | 4CH |
| カウンタ種別 | アップダウンカウンタ |
| 応答速度 | 最大12.5Mcps |
| 入力パルス形式 | 2相信号方式、単相パルス方式、アップダウンパルス方式 |
| 入力信号レベル | 差動、TTL |
| 消費電流 | 最大200mA（通信マスターボードからの内部電源） |
| 外形寸法 | W18.4mm×D78.5mm×H112mm（突起物を含まず） |
アプリケーション例
NX-Fit®開発ツールなら、高度なスキルは不要
活用例
制御プログラムの簡易開発に最適
高機能FAコントローラー NX-Fitの導入で課題解決
| 自動車部品メーカー様 | システム開発会社への機器制御プログラム外注の見直し |
| 食品メーカー様 | 専門知識のない社員による制御機器プログラミング |
開発・導入事例
開発現場の業務効率化
| 食品メーカー様 | C言語などの専門知識はなくても、プログラム作成変更が可能に |
| 自動車メーカー関連 | 高コストでの外注から低コストでの内製化に切替え、対応スピード改善 |
| 自動車二輪関連 | プログラマー社員教育コストの削減 |
